프로메테우스 helm chart 설치











이 문서는 프로메테우스 헬름 차트를 설치하는 방법을 소개합니다. 설치에 사용된 yaml파일 예제는 https://github.com/choisungwook/portfolio/tree/master/kubernetes/helm/prometheus-charts에서 확인할 수 있습니다.

​

영상: https://youtu.be/qHIgk547SVA



---

1. 프로메테우스란?

프로메테우스는 시계열 데이터베이스이며 쿠버네티스에서는 metric을 수집할 때 많이 사용됩니다.

​

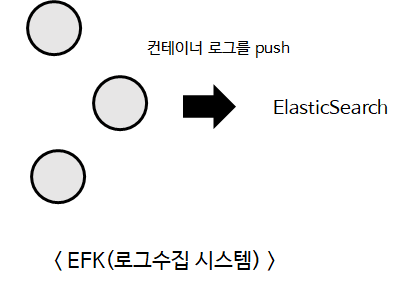

다른 데이터베이스와 다르게 pull방식으로 데이터를 수집합니다. 예를 들어 EFK시스템에서는 컨테이너 로그를 puhs방식으로 엘라스틱서치에 전송합니다.

​

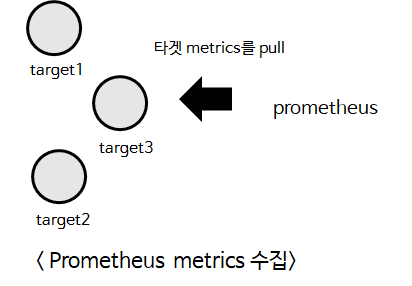

반면, 프로메테우스는 직접 수집할 대상의 데이터를 수집해갑니다. 이 방식을 pull식이라고 합니다. push방법도 존재하지만 디폴트로 pull방법을 사용합니다.

​

프로메테우스 컴퍼넌트

● exporter: 프로메테우스가 수집할 대상과 수집정보

● prometheus server: 프로메테우스 데이터베이스

● promql: 프로메테우스 sql

● alertmanager: 프로메테우에서 설정한 경계값이 트리거되면 알림을 전송

● Grafana: 프로메테우스 데이터 시각화

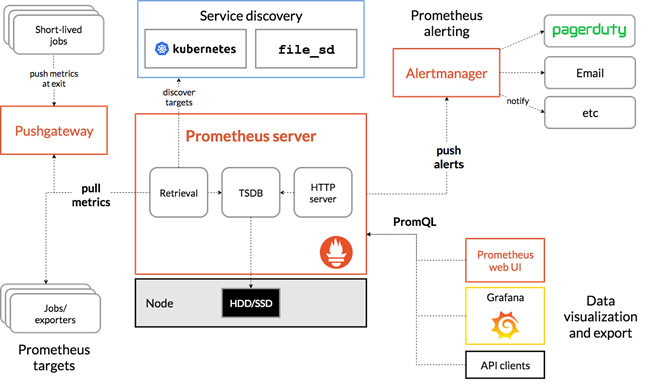

프로메테우스 컴퍼넌트 워크플로우



​

프로메테우스 헬름 핵심 쿠버네티스 리소스

프로메테우스 헬름에 가장 핵심 컴퍼넌트는 오퍼레이터(operator)입니다. 오퍼레이터는 servicemonitor 리소스를 자동감지하여 프로메테우스를 쿠버네티스럽게 사용할 수 있도록 합니다.

servicemonitor는 프로메테우스 익스포터를 오퍼레이터가 찾을 수 있도록 연결고리를 담당합니다.

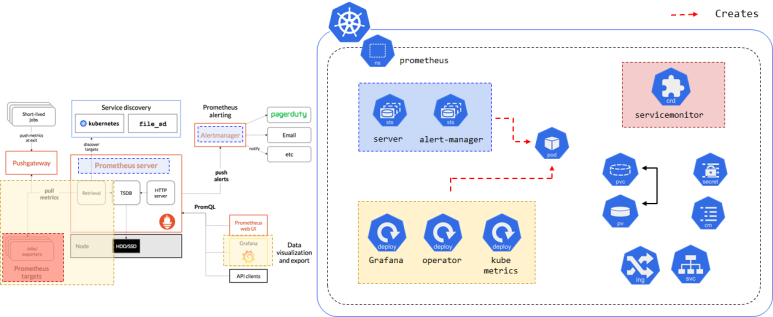

왼쪽: 프로메테우스 컴퍼넌트, 오른쪽: 헬름 쿠버네티스 핵심 리소스



2. 헬름차트 설치

저희가 사용할 헬름차트는 kube-prometheus-stack입니다. 해당 차트는 이름 그대로 사용자가 바로 프로메테우스를 사용할 수 있도록 모든 프로메테웃 stack(컴퍼넌트)을 설치합니다.

※ helm chart git: https://github.com/prometheus-community/helm-charts

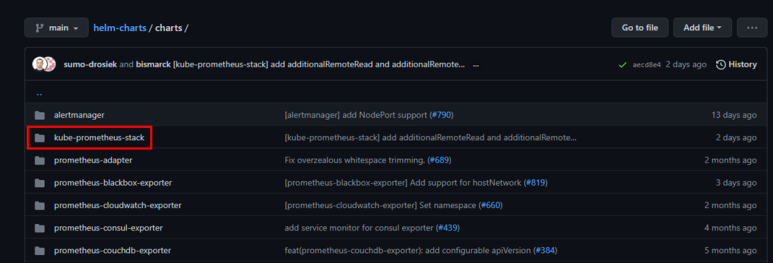

프로메테우스 헬름차트



​

헬름에서 여러 설정이 있고 이 문서는 데이터를 영구적으로 저장하기 위해 persistent volumeclaim과 도메인 설정을 위한 ingress 설정을 다룹니다.

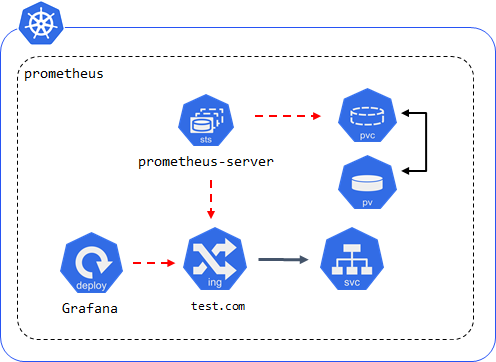

persistent, ingress설정 관계도





헬름 차트 추가

프로메테우스 헬름차트 저장소를 추가합니다.

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update



persistent volumeclaim 설정

동적 프로비저닝 기능이 비활성화 되어 있다면 persistentvolume을 먼저 생성합니다.

apiVersion: v1
kind: PersistentVolume
metadata:
  name: prometheus-pv
  labels:
    app: my-example-prometheus
spec:
  capacity:
    storage: 20Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mnt/prometheus"
  volumeMode: Filesystem

​​

그리고 override_values.yaml파일을 생성하고 claimtemplate을 수정합니다. 매칭되는 persistentvolume을 지정해야 하는데 selector을 사용합니다.

prometheus:
  # change here
  prometheusSpec:
    storageSpec:
      volumeClaimTemplate:
        spec:
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 5Gi
          selector:
            matchLabels:
              app: my-example-prometheus



프로메테우스 ingress 설정

도메인 경로를 routeprefix에 설정합니다.

prometheus:
  # change here
  prometheusSpec:
    routePrefix: /prom



ingress를 활성화 하고 hosts에 도메인, path에 접속할 path를 설정합니다. 아래 예제는 choilab.com/prom에 접속하면 프로메테우스에 접속하게 하는 설정입니다.

prometheus:
  ingress:
    enabled: true
    # change here
    hosts:
      - choilab.com
    # change here
    paths:
      - /prom



그라파나 ingress 설정

그라파나 path를 변경하기 위해서 grafana.ini을 수정해야 합니다. 그리고 nginx rewrite를 설정해야 합니다.

grafana:
  ingress:
    enabled: true
    annotations:
      nginx.ingress.kubernetes.io/rewrite-target: /$2
    # change here
    path: /test(/|$)(.*)
    hosts:
      - choilab.com
  grafana.ini:
    server:
      # change here
      domain: choilab.com
      root_url: http://choilab/test/
      serve_from_sub_path: true



그라파나 비밀번호 설정

그라파나 대시보드에 접속할 때, 최초 admin 비밀번호를 설정합니다.

grafana:
  adminPassword: password1234



설치

네임스페이스를 생성하고 설정한 values.yaml을 사용하여 헬름차트를 설치합니다. 아래 예제는 promtest네임스페이스에 헬름차트를 설치합니다.

kubectl create ns promtest
helm install -n promtest -f prometheus_values.yaml promtest prometheus-community/kube-prometheus-stack



설치확인

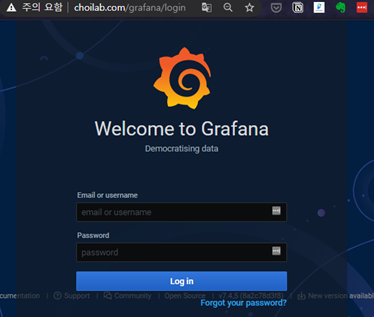

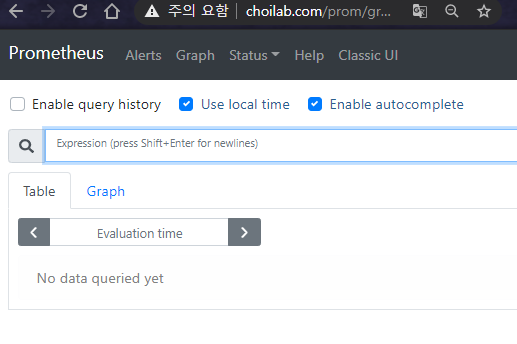

설정한 ingress에 접속되는지 확인합니다.

​
