테라폼 시리즈 18편. auto scaling group생성

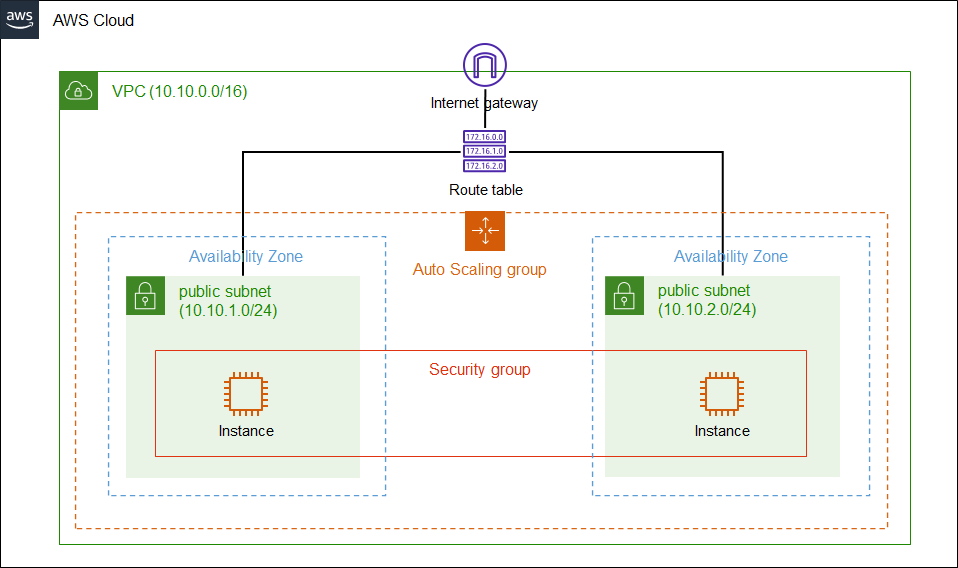

목표

테라폼으로 auto scaling group을 생성합니다.



요구사항

• auto scaling 템플릿은 aws_launch_configuration을 사용합니다.
• vpc는 전글(https://malwareanalysis.tistory.com/438)에 생성한 리소스를 사용합니다.
• route table은 전글(https://malwareanalysis.tistory.com/441)에서 생성한 리소스를 사용합니다.
• security group은 전글(https://malwareanalysis.tistory.com/443)에 생성한 리소스를 사용합니다.



상세내용

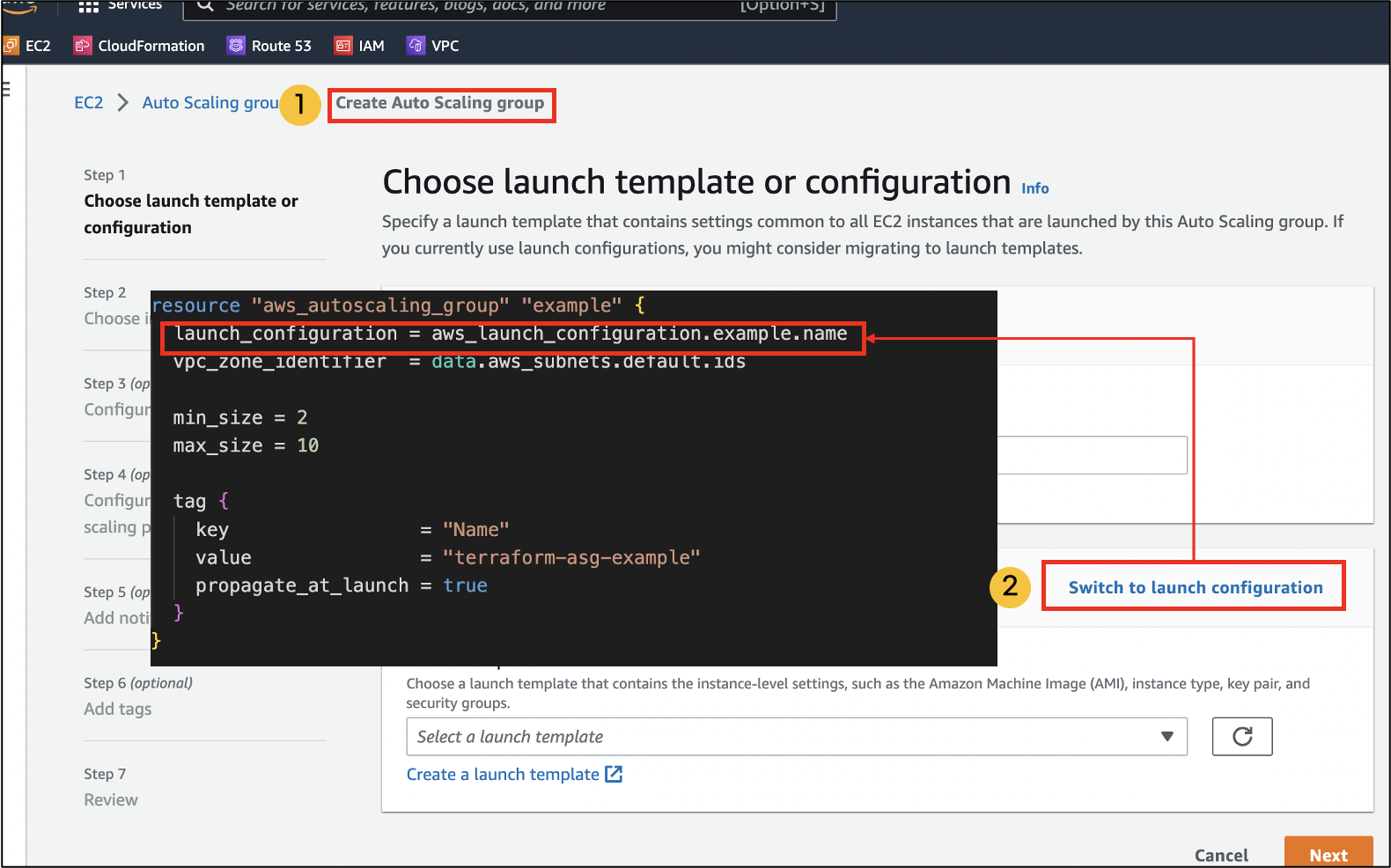

auto scaling group생성 코드는 template 또는 configuration설정 코드가 많은 비중을 차지합니다.



테라폼에서도 auto scaling group생성은 간단합니다.

resource "aws_autoscaling_group" "example" {
  launch_configuration = aws_launch_configuration.example.name
  vpc_zone_identifier  = [aws_subnet.example.id, aws_subnet.example2.id]

  min_size = 1
  max_size = 5

  tag {
    key                 = "Name"
    value               = "terraform-asg-example"
    propagate_at_launch = true
  }
}



테라폼 코드가 많이 있는 부분은 launch_configuration입니다. 옵션과 필수 필드가 있습니다. ami_id, instance_type, security group 필드가 필수입니다.

resource "aws_launch_configuration" "example" {
  image_id        = "ami-0e9bfdb247cc8de84"
  instance_type   = "t2.micro"
  security_groups = [aws_security_group.instance.id]
}



코드 작성

github 링크: https://github.com/sungwook-practice/terraform-study/tree/main/week2/auto_scaling_group

vpc.tf, sg.tf, asg.tf파일로 분리했습니다. ami는 data block을 사용했습니다.



- vpc.tf

provider "aws" {
  region  = "ap-northeast-2"
}

resource "aws_vpc" "akbun-vpc" {
  cidr_block       = "10.10.0.0/16"
  enable_dns_support   = true
  enable_dns_hostnames = true

  tags = {
    Name = "t101-study"
  }
}

resource "aws_subnet" "akbun-subnet1" {
  vpc_id     = aws_vpc.akbun-vpc.id
  cidr_block = "10.10.1.0/24"

  availability_zone = "ap-northeast-2a"

  tags = {
    Name = "t101-subnet1"
  }
}

resource "aws_subnet" "akbun-subnet2" {
  vpc_id     = aws_vpc.akbun-vpc.id
  cidr_block = "10.10.2.0/24"

  availability_zone = "ap-northeast-2c"

  tags = {
    Name = "t101-subnet2"
  }
}

resource "aws_internet_gateway" "akbun-igw" {
  vpc_id = aws_vpc.akbun-vpc.id

  tags = {
    Name = "t101-igw"
  }
}

# route table 생성
resource "aws_route_table" "akbun-rt" {
  vpc_id = aws_vpc.akbun-vpc.id

  tags = {
    Name = "t101-rt"
  }
}

# route table과 subnet 연결
resource "aws_route_table_association" "akubun-rt-association1" {
  subnet_id      = aws_subnet.akbun-subnet1.id
  route_table_id = aws_route_table.akbun-rt.id
}

# route table과 subnet 연결
resource "aws_route_table_association" "akubun-rt-association2" {
  subnet_id      = aws_subnet.akbun-subnet2.id
  route_table_id = aws_route_table.akbun-rt.id
}

# route 규칙 추가
resource "aws_route" "mydefaultroute" {
  route_table_id         = aws_route_table.akbun-rt.id
  destination_cidr_block = "0.0.0.0/0"
  gateway_id             = aws_internet_gateway.akbun-igw.id
}



- sg.tf

resource "aws_security_group" "akbun-mysg" {
  vpc_id      = aws_vpc.akbun-vpc.id
  name        = "T101 SG"
  description = "T101 Study SG"
}

resource "aws_security_group_rule" "mysginbound" {
  type              = "ingress"
  from_port         = 0
  to_port           = 80
  protocol          = "tcp"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.akbun-mysg.id
}

resource "aws_security_group_rule" "mysgoutbound" {
  type              = "egress"
  from_port         = 0
  to_port           = 0
  protocol          = "-1"
  cidr_blocks       = ["0.0.0.0/0"]
  security_group_id = aws_security_group.akbun-mysg.id
}



- asg.tf

resource "aws_autoscaling_group" "akbun-asg" {
  launch_configuration = aws_launch_configuration.akbun-launchconfig.name
  vpc_zone_identifier  = [aws_subnet.akbun-subnet1.id, aws_subnet.akbun-subnet2.id]

  min_size = 1
  max_size = 4

  tag {
    key                 = "Name"
    value               = "terraform-asg"
    propagate_at_launch = true
  }
}

resource "aws_launch_configuration" "akbun-launchconfig" {
  image_id        = data.aws_ami.my_amazonlinux2.id
  instance_type   = "t2.nano"
  security_groups = [aws_security_group.akbun-mysg.id]

  # Required when using a launch configuration with an auto scaling group.
  lifecycle {
    create_before_destroy = true
  }
}



- data.tf

data "aws_ami" "my_amazonlinux2" {
  most_recent = true
  filter {
    name   = "owner-alias"
    values = ["amazon"]
  }

  filter {
    name   = "name"
    values = ["amzn2-ami-hvm-*-x86_64-ebs"]
  }

  owners = ["amazon"]
}



코드 반영

terraform apply명령어로 테라폼 코드를 aws에 반영합니다.

terraform apply

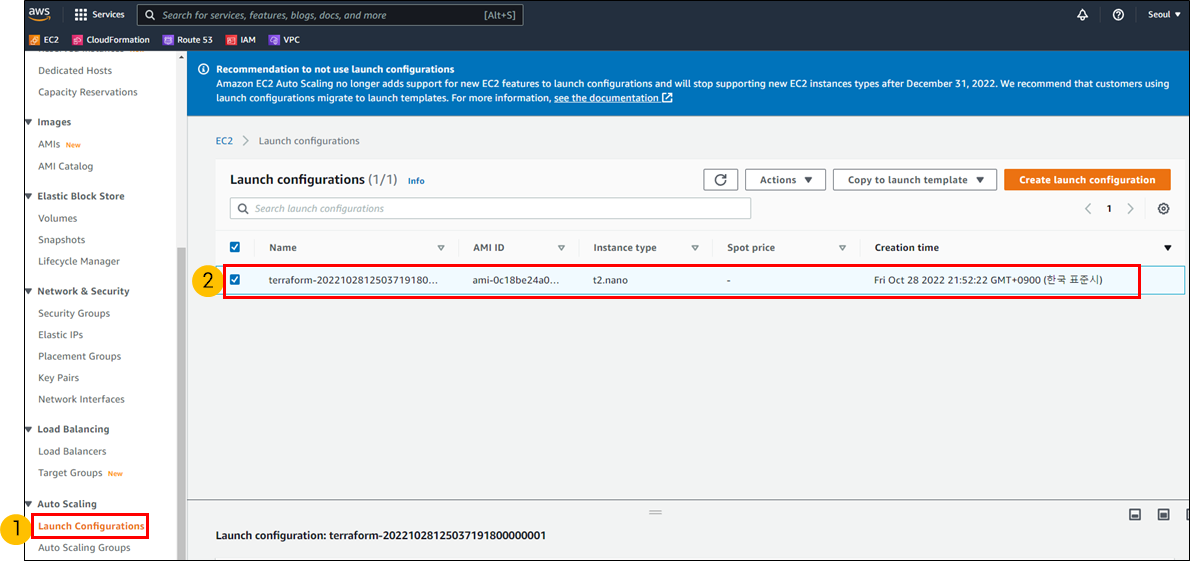

Launch Configuration 대시보드를 방문하여 리소스가 잘 생성되었는지 확인합니다.

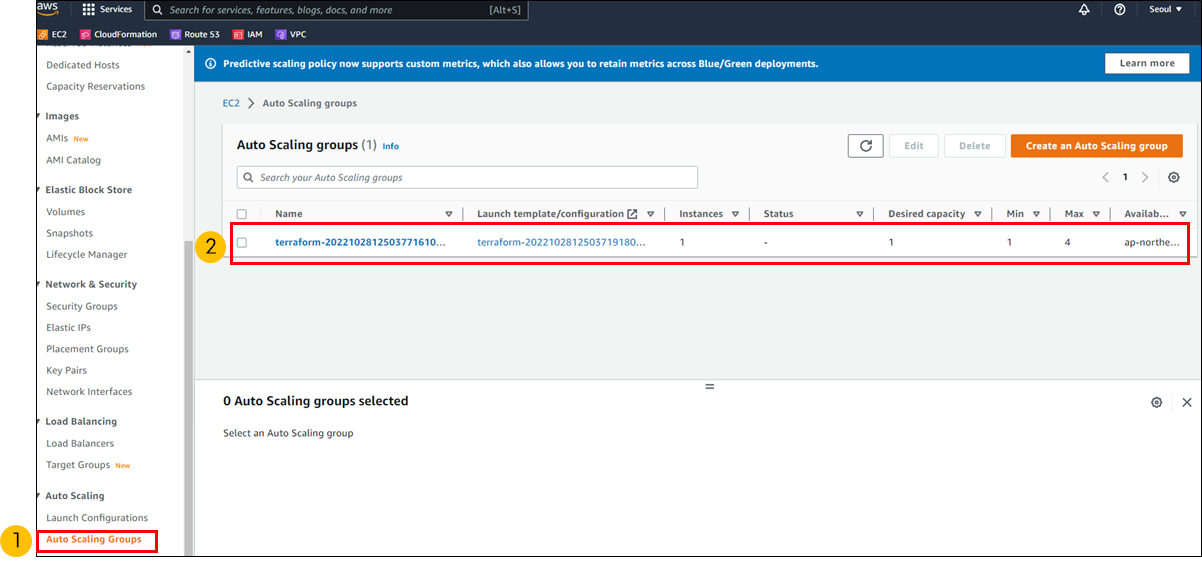

이제 auto scaling group이 잘 생성됬는지 확인해봅시다. auto scaling대시보드로 이동하여 생성된 리소스를 클릭합니다.

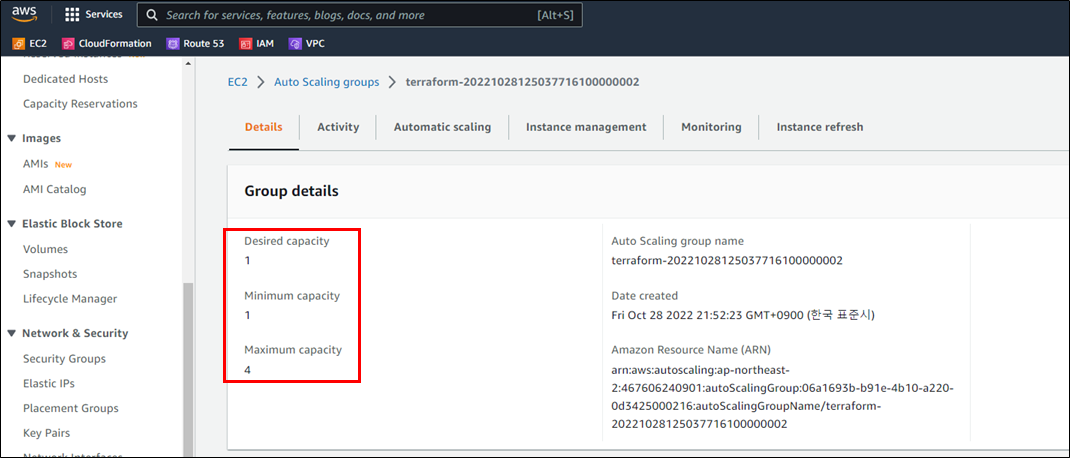

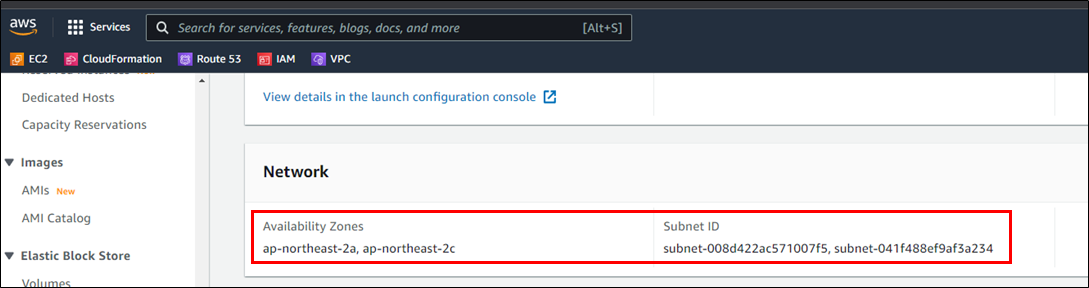

테라폼 코드대로 설정이 잘 되었는지 확인합니다.

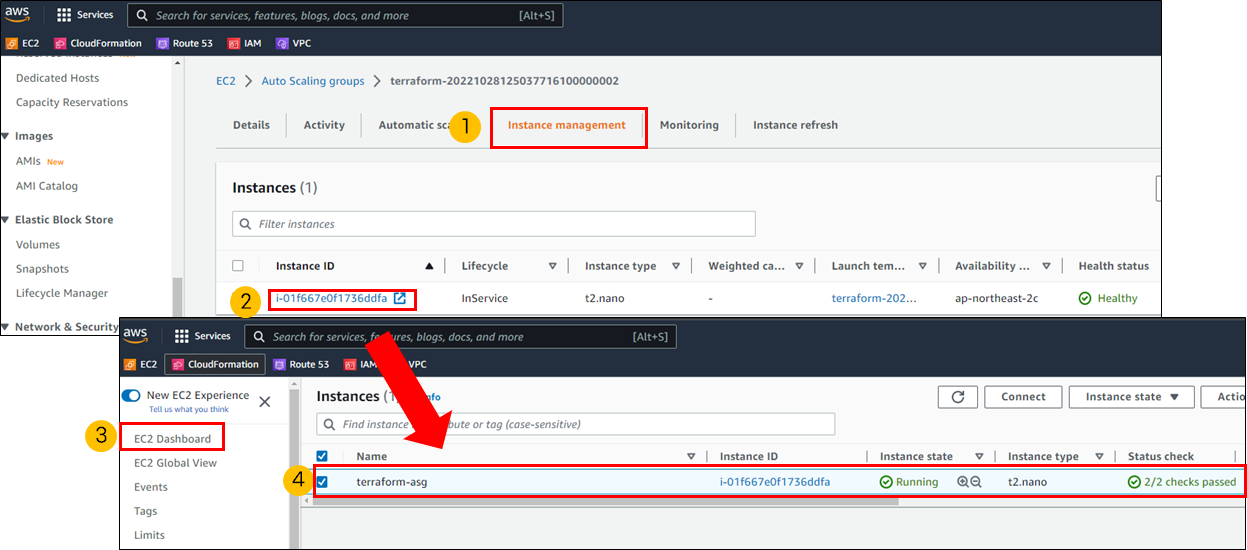

Instance Management탭으로 이동하면 실행 중인 EC2 Instance목록을 볼 수 있습니다. Minimum capacity를 1로 설정했으므로 Instance가 1개 실행하고 있습니다. Instance는 EC2 대시보드에서도 확인할 수 있습니다.

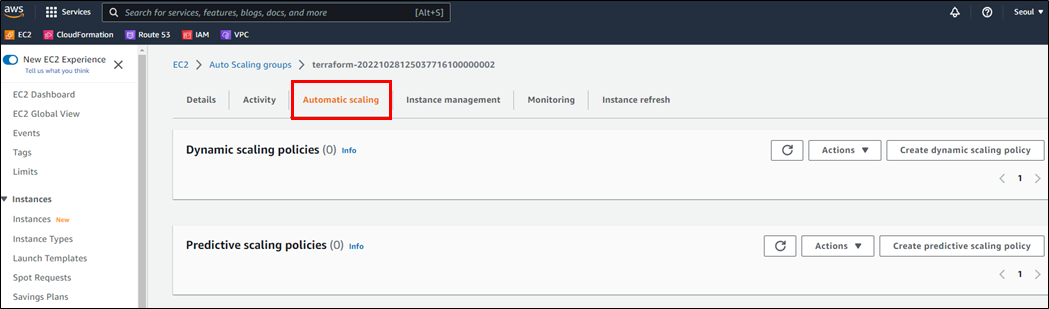

아직은 EC2 Instance가 증감하는 조건을 설정하지 않았으므로 EC2 Instance는 항상 1개만 실행됩니다.
