쿠버네티스 Ingress를 이용한 nginx서비스 배포

이번 글에서는 쿠버네티스 ingress를 이용해서 nginx서비스를 배포하고 접근하는 방법을 살펴봅니다.

※ pod, deployment, service에 대한 지식 필요

​

ㅁ 실습환경

- virtualbox로 설치한 쿠버네티스

- master node 1개, worker node 1개



ㅁ 영상: https://youtu.be/ASQ9iuSmnMU



---



1. 기존 서비스를 이용한 접근

쿠버네티스에서 운영하는 컨테이너에 접근하기 위해서 서비스를 만듭니다. 그리고 "NodeIP:서비스포트"로 컨테이너에 접근하죠. 예를 들어 그림1에서는 NodeIP:32468을 요청하면 서비스에 연동된 nginx컨테이너로 접근합니다.

그림1 서비스 접근 ​



---

2. Ingress를 이용한 접근

​

각 서비스를 생성하고 접근할 때마다 각각 고유한 포트를 입력해줘야 합니다. N개의 서비스에 접근하려면 N개의 포트번호를 관리해야한다는 뜻이죠.

​

Ingress는 서비스 포트를 적지 않고 경로로 접근(라우팅)하게 해줍니다. 예를 들어 서비스 포트를 입력하는 대신 /Login페이지를 요청하면 서비스1로 연결되고, /Logout페이지를 요청하면 서비스2로 연동을 해주는 역할이 Ingress입니다.

그림2 ingress 접근



---

3. Nginx-Ingress Controller 설치

Ingress를 사용하기 위해서는 Ingress-Controller를 설치해야합니다. 간단하게 설치할 수 있는 컨트롤러는 Nginx-controller입니다. 저는 로컬환경에서 쿠버네티스를 운영하기 때문에 문서[1]에서 제공하는 "Bare-metal"설치 방법을 따랐습니다.

kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v0.41.2/deploy/static/provider/baremetal/deploy.yaml



ingress-nginx-controller pod가 running상태이면 설치가 끝난 겁니다.

그림3 nginx-ingress-controller설치 확인



​

서비스의 포트를 확인하고 접근이 가능한지 확인합니다. ingress에 서비스가 연동되어 있지 않기 때문에 503에러가 발생한 것이 정상입니다.

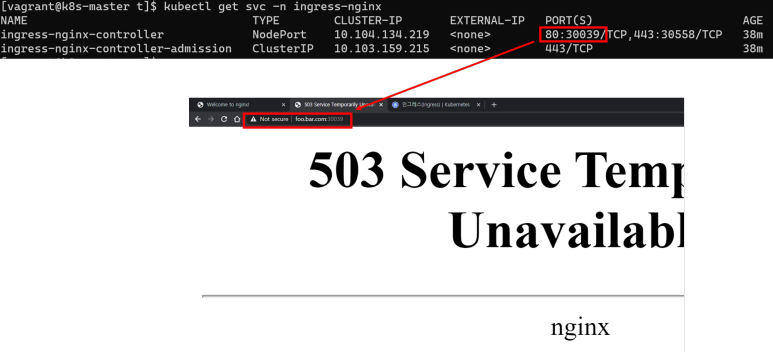

그림5 ingress 요청



​

---

4. deployment와 service 생성

nginx이미지를 사용한는 deployment를 생성합니다. 그리고 해당 deployment를 연결시키는 서비스를 생성합니다. 간단한 예제이기 때문에 명령어로 생성했습니다.



kubectl create deploy nginx --image=nginx
kubectl expose deploy nginx --type=NordPort --port=80 --target-port=80





생성한 서비스 포트를 확인하고 접속이 잘 되는지 확인합니다.

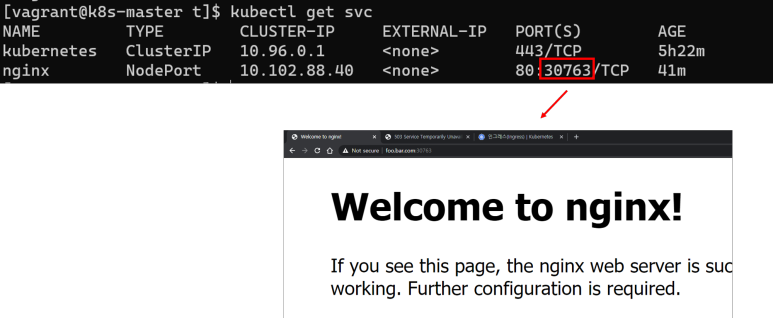

그림6 서비스 요청 성공



---

5. Ingress 생성

공식문서[2]에서 제공하는 yaml파일을 활용해서 ingress를 생성합니다. host는 별도로 운영체제의 hosts파일을 설정해주셔야 합니다(리눅스: /etc/hosts, 윈도우: c:\Windows\System32\Drivers\etc\hosts).

​

※아래 ingress설정은 foo.bar.com/abc경로 요청이 오면 nginx서비스 80번 포트로 해당 요청을 넘겨주겠다는 의미입니다.



kind: Ingress
metadata:
  name: minimal-ingress
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
spec:
  rules:
  - host: "foo.bar.com"
    http:
      paths:
      - path: /abc
        pathType: Prefix
        backend:
          service:
            name: nginx
            port:
              number: 80



---



6. Ingress 접속(연결 요청)

​

[그림 5]에서 확인한 ingress주소에서 /abc경로를 입력하면 nginx 메인 페이지가 화면에 나옵니다.

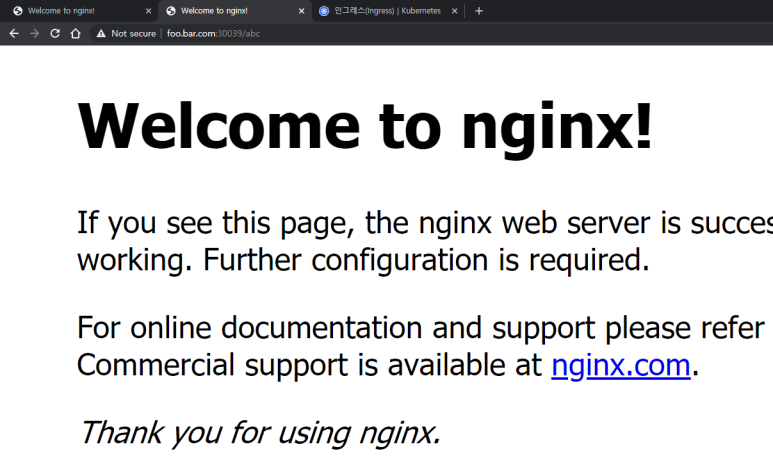

그림7 ingress연결 요청 성공



---

7. 참고자료

▶ [1] ingress-controller 설치문서: https://kubernetes.github.io/ingress-nginx/deploy/#bare-metal

▶ [2] ingress공식문서: https://kubernetes.io/ko/docs/concepts/services-networking/ingress/
